Когда речь заходит о штативах, большинству в первую очередь вспоминаются фотографы — именно они часто используют это устройство для установки камеры. От них же можно услышать такие слова, как «бипод» и «монопод» — варианты штативов с двумя или одной опорой вместо привычных трех. Однако штативы находят применение далеко за пределами фотосъемки. В строительстве и геодезии они являются незаменимыми помощниками при работе с такими приборами, как нивелиры. Штатив обеспечивает устойчивое положение оборудования, позволяя точно измерять перепады высот и выравнивать поверхности.
В этой статье мы разберемся, как выбрать подходящий штатив для нивелира, какие параметры учитывать при покупке и на что обратить особое внимание, чтобы оборудование работало точно и надежно.

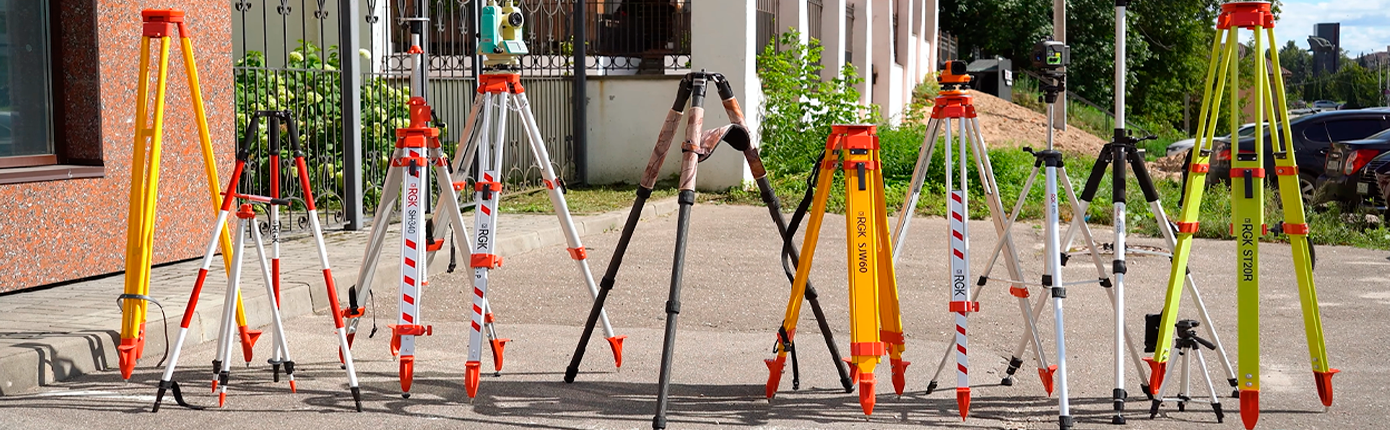

Виды геодезических штативов
Биподы и моноподы сразу отметаем — для работы с нивелиром они не подходят. Просто потому, что у них слишком мало опорных точек: устойчивость оставляет желать лучшего, особенно на неровных поверхностях. Для точных измерений нужна стабильность, а значит, остаются только классические треноги. Казалось бы, в чем проблема — купил самый дешевый штатив, прикрутил прибор и вперед. Но не все так однозначно. При выборе штатива для нивелира важно учитывать не только цену, но и назначение, конструкцию, и совместимость с прибором. Есть нюансы, и их немало.

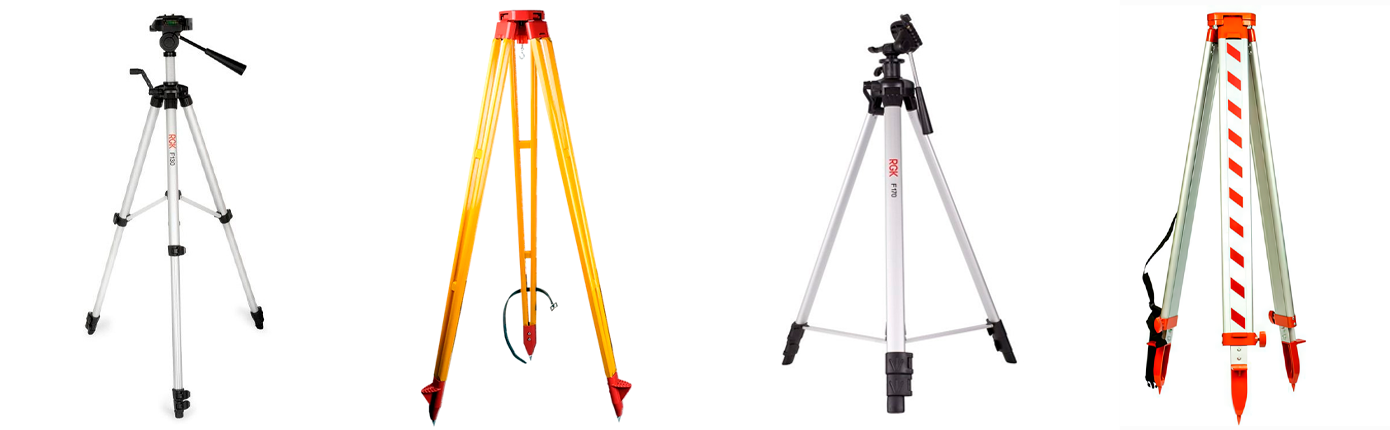

Прежде чем углубляться в детали, перечислим основные типы геодезических штативов и их ключевые особенности.
-
Нивелирные штативы — самые компактные и легкие. Отлично подходят для работы с небольшими оптическими или лазерными нивелирами. Удобны при частых перемещениях.
-
Универсальные штативы — рассчитаны на использование с различными приборами: теодолитами, тахеометрами, лазерными уровнями и нивелирами. Компромисс между универсальностью и массой.
-
Элевационные штативы — оснащены специальным подъемным механизмом (лифт-платформой), который позволяет точно регулировать высоту прибора без необходимости переставлять ножки.
Ниже поговорим о каждом из них подробнее.
Нивелирные штативы
Это специализированные треноги, разработанные именно для работы с легкими нивелирами, такими как RGK ALPHA 201.
RGK ALPHA 201 лазерный уровень с красным лучом
Лазерный уровень с красным лучом RGK ALPHA 201 проецирует одну вертикальную и одну горизонтальную линии, образующие крест. Прибор имеет дальность действия 10-20 м и используется для разметки стен, пола, потолков при строительстве и ремонте.
Основные характеристики:
- Высокая точность измерений – ± 0.2 мм.;
- Дальность построения без приемника – 10 м.;
- Направление лучей – 1 горизонталь + 1 вертикаль.;
- Угол самовыравнивания – ± 3.5 град.;
- Элементы питания – батарейки.
RGK F130 штатив лазерный уровень с красным лучом
Штатив RGK F130 служит для надежной установки лазерных нивелиров и дальномеров при проведении ремонтных работ, а также может применяться для монтажа фототехники в диапазоне высот от 0,42 до 1,3 м. Резьбовое соединение 1/4” позволяет использовать эту треногу с любым соответствующим оборудованием.
Основные характеристики:
- Высота – от 0,42 до 1,3 м.;
- Резьбовое соединение – 1/4”.;
- Зажимы – клипсы.;
- Материал – алюминий;
Для предельно точных измерений при нивелировании I, II, III и IV классов лучше подходят деревянные штативы фиксированной длины. Дерево лучше гасит вибрации, а значит, снижает погрешности при измерении. Такие штативы гораздо тяжелее, но благодаря весу они более устойчивы, особенно на открытых площадках или при ветреной погоде. Да и в плане долговечности дерево, при правильной обработке, ничем не уступает металлу.
RGK ST15 штатив геодезический деревянный нераздвижной
Штатив геодезический RGK ST15 – профессиональное оборудование, предназначенное для выполнения высокоточных измерений в геодезии и строительстве. Он предназначен для работы с цифровыми нивелирами, тахеометрами и другим прецизионным оборудованием, где важна точность результатов.
Основные характеристики:
- Применение– для высокоточных приборов;
- Материал – дерево.;
- Площадка – плоская.;
- Ножки – нераздвижные;
Универсальные штативы
Это уже «рабочие лошадки» для широкого спектра геодезических и строительных приборов. Они совместимы с любым геодезическим оборудованием: тахеометры, теодолиты, ротационные лазерные нивелиры, дальномеры или GPS-приемники.
RGK C-32 оптический нивелир
- Диаметр объектива, мм 32
- Увеличение, x 32
- Длина зрительной трубы, мм 215
RGK SP-100 ротационный лазерный нивелир
- Точность, мм/м ± 0.15
- Дальность построения без приемника, м 30
- Дальность построения с приемником, м 300

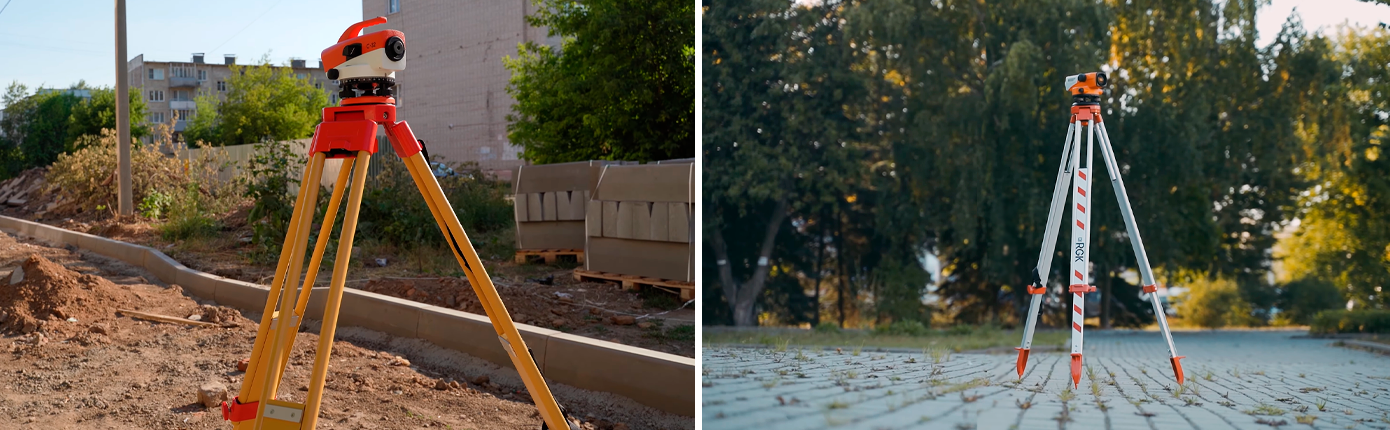

При работе на открытых площадках штатив подвергается множеству внешних воздействий: ветер, вибрации от проходящей техники и пр. Чтобы нивелир или тахеометр не сбился даже при сильных порывах ветра, универсальные штативы изготавливаются более массивными и прочными. Они снабжаются острыми металлическими шипами на концах ножек — так опоры глубже погружаются в землю, обеспечивая дополнительную фиксацию.
Универсальные штативы изготавливаются из разных материалов, и от этого зависит их вес, жесткость, устойчивость и даже стойкость к перепадам температур. Вот основные варианты.
-
Алюминий. Средний вес: 4–5 кг. Самый распространённый и доступный материал. Он легкий, не подвержен коррозии. Однако при сильном ветре может давать вибрации, склонен к деформации при падении или сильной нагрузке.
-
Дерево (чаще всего бук или клен). Средний вес: 5–7 кг. Материал для профессионалов. Обладает естественной способностью гасить вибрации и меньше подвержен тепловому расширению по сравнению с другими материалами. Но в то же время чувствителен к влаге без специальной обработки. Тяжелее и габаритнее.
-
Фибергласс (стеклопластик). Средний вес: 6–7 кг. Современный композитный материал. По прочности и стабильности не уступает дереву, при этом не боится влаги и ультрафиолета. Из минусов: тяжелее алюминия, дороже, иногда хрупок при сильном морозе.
RGK ST10 фибергласовый штатив
- Применение для нивелиров, теодолитов, тахеометров, gnss
- Материал фиберглас и алюминий
- Зажимы винты и клипсы

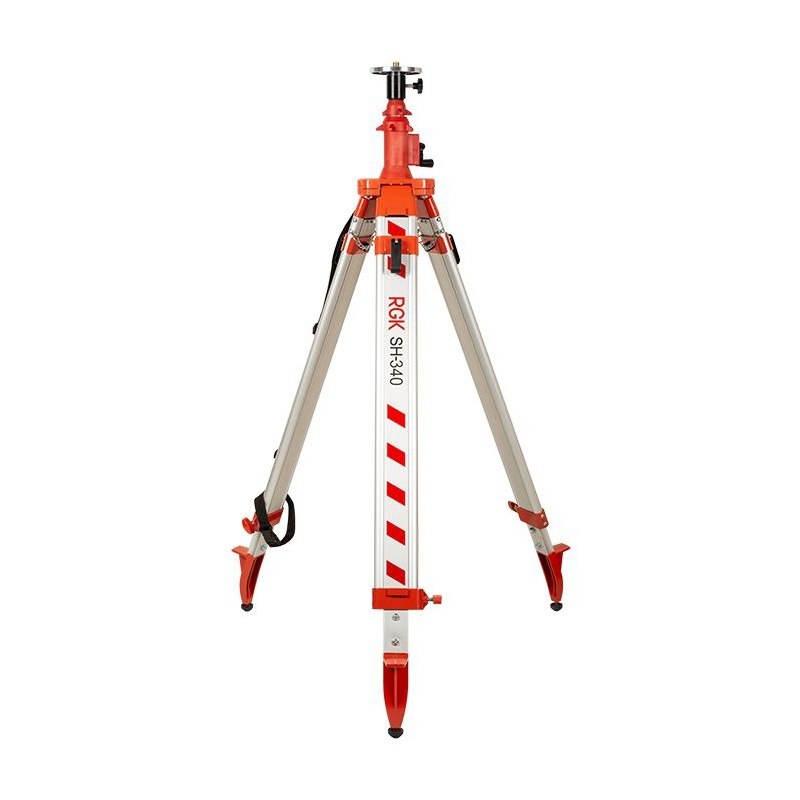

RGK SH-340 штатив
- Материал, мм/м алюминий
- Применение для лазерных уровней, ротационных лазерных нивелиров
- Высота 1.29 - до 3.4 м

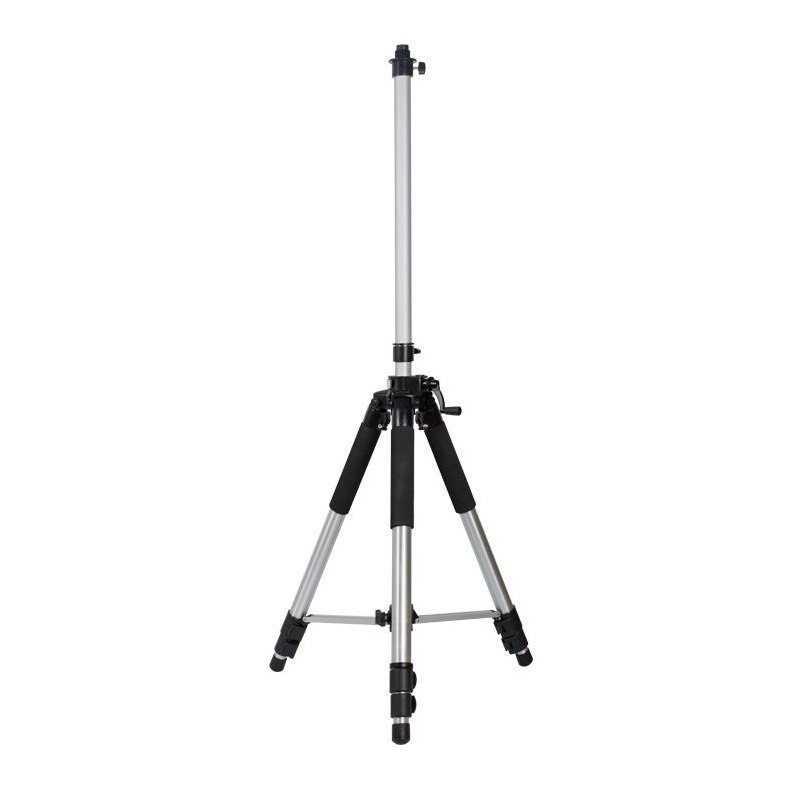

Элевационные штативы
Главное их отличие — наличие встроенного подъемного механизма, с помощью которого можно плавно и прецизионно изменять высоту прибора. Такие штативы хорошо сочетаются с приборами, требующими высокой точности и стабильности при установке. Это, в первую очередь, лазерные нивелиры, теодолиты, а также другие устройства, применяемые в инженерной геодезии, проектировании и на строительных объектах.
RGK ALPHA 201 лазерный уровень с красным лучом
Лазерный уровень с красным лучом RGK ALPHA 201 проецирует одну вертикальную и одну горизонтальную линии, образующие крест. Прибор имеет дальность действия 10-20 м и используется для разметки стен, пола, потолков при строительстве и ремонте.
Основные характеристики:
- Применение – для лазерных уровней, ротационных лазерных нивелиров.;
- Материал – алюминий.;
- Высота – от 0,65 до 3 м;
- Резьбовое соединение – 5/8”;
- Зажимы – клипсы.
На что еще обратить внимание при выборе штатива
При выборе штатива важно обращать внимание не только на его тип. Есть и менее очевидные, но крайне важные параметры, которые напрямую влияют на удобство работы, точность установки и срок службы.
Одним из таких конструктивных решений является механизм фиксации выдвижных секций: при помощи клипс или винтовых зажимов.
Клипсы представляют собой быстрозажимные элементы, которые позволяют оперативно изменить длину ножек — достаточно просто щелкнуть замок, чтобы зафиксировать нужную высоту. Это удобно в условиях, когда необходимо быстро переходить от одной точки измерения к другой, особенно на больших стройплощадках. Однако у такой системы есть и минусы — при длительной эксплуатации, особенно если клипсы сделаны из пластика, они могут начать люфтить или терять надежность фиксации.
Винтовой зажим работает иначе: он требует чуть больше времени и внимания, зато обеспечивает более точную настройку длины секций и надежно фиксирует ножки, даже при значительной нагрузке. Такой тип крепления особенно ценят те, кто работает с тяжелыми приборами — на устойчивость влияет каждая деталь.
Не менее важным элементом конструкции является тип рабочей площадки, на которую устанавливается измерительное оборудование. От ее формы и конструкции зависит, насколько удобно будет монтировать прибор и насколько точно можно будет его отрегулировать. Самая простая форма — плоская платформа, которая чаще всего используется в недорогих штативах. Она подходит для легких приборов, установка на нее занимает минимум времени, но возможности для тонкой настройки ограничены.
Есть и более универсальные решения, такие как шаровые головки — они дают возможность свободно менять угол наклона прибора, вращая его в разных плоскостях. Это удобно при нестабильных поверхностях или сложных углах установки, но такие площадки имеют меньшую грузоподъемность и хуже выдерживают вибрации.
Классическая круглая платформа — наиболее распространенный вариант для профессионального оборудования. Она чаще всего снабжена резьбовым соединением и уровнем, что позволяет надежно установить и точно выровнять прибор.
Есть еще треугольные площадки — они обычно используются на массивных деревянных или композитных штативах и особенно популярны в геодезии благодаря высокой устойчивости, хотя и подходят не ко всем типам оборудования.
Заключение
Выбор штатива — это не просто техническая деталь, а ключевой фактор, напрямую влияющий на точность измерений и комфорт работы. Ошибка в выборе может привести к нестабильной установке оборудования, затруднениям при настройке и, как следствие, к погрешностям в результатах. Особенно критично это при работе с высокоточным оборудованием, где даже минимальное смещение может испортить весь замер. Поэтому штатив должен подбираться так же внимательно, как и сам прибор.
Компания RGK предлагает комплексный подход к оснащению геодезистов, предоставляя не только современные и надежные измерительные приборы, но и все необходимые аксессуары — от штативов и мишеней до трегеров и нивелирных реек. Это позволяет подобрать оборудование в одном месте и быть уверенным в его качестве и совместимости.
Для юридических лиц действуют выгодные условия сотрудничества, предусмотрена официальная гарантия, а также возможность поверки и калибровки с выдачей всех необходимых документов. Это делает RGK надежным партнером как для частных специалистов, так и для крупных организаций в сфере строительства, геодезии и проектирования.
